V錐流量計

發布時間：2021-01-17 19:08

產品概述

/ product introduction

V錐流量計屬于邊壁收縮式節流裝置。是一種基于差壓原理進行流量測量的流量儀表。其結構是在管道中心懸掛一個與管道同軸的V形錐體。流體經過時，V形錐體將流體逐漸地節流收縮到...

產品特點技術參數產品選型

訂購熱線：0517-86989966

產品簡介

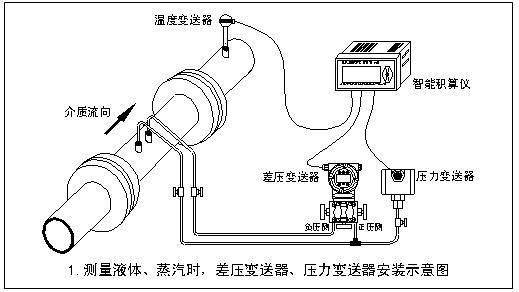

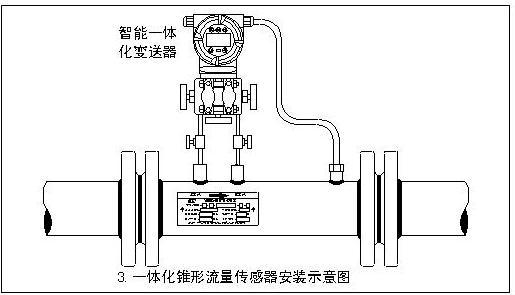

/ product introduction V錐流量計屬于邊壁收縮式節流裝置。是一種基于差壓原理進行流量測量的流量儀表。其結構是在管道中心懸掛一個與管道同軸的V形錐體。流體經過時，V形錐體將流體逐漸地節流收縮到管道的內邊壁。V形錐流量傳感器與差壓變送器、顯示儀表（或計算機）組成可實現流量的測量。V形錐特殊的結構具有很多的優點：如直管段要求短，適合臟污介質的測量，重復性好，相對孔板使用壽命長等等。因此可廣泛應用于冶金、電力、化工、供熱等工業的流量測量中。

產品特點

/ product characteristic

●所需直管段短： V形錐特殊的結構能減弱速度分布中的凸形狀，使其具有整流的特性。正是這種自整流的特性，使其對前后直管段的要求大大縮短。一般上游0～3D，下游0～1D。

●使用壽命長、長期穩定性好：V形錐具有自混合器的功能。當非均相流體流經V形錐時，非均相流體會自行混合而變成均速流體，從而達到有效的流量測量。

●重復性在0.1％左右, 流出系數不確定度為±0.5％：V形錐的相對壓力損失低于孔板，V形錐總體差壓又低于孔板(相同工況和β值下),因此V形錐的總體壓損低于孔板。

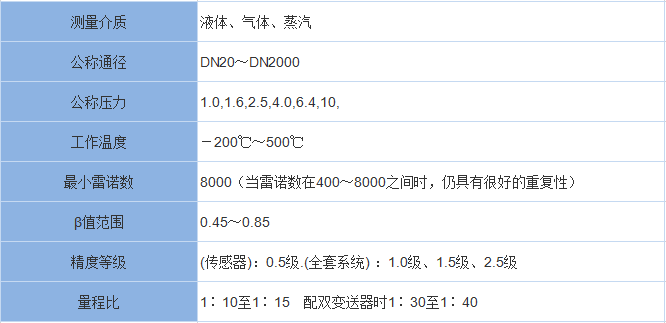

技術參數

/ technical parameters

產品選型

/ product selection

一、選型表

型號	說明
HW-VS	V錐流量計、
	代號	口徑(mm)
	15~3000	DN15~DN3000mm
			各部件材料材質
		代碼	錐體	鋼管	法蘭
		A	SS304	20#	20#
		B	SS304	15CrMo	15CrMo
		C	SS304	SS304	20#
		D	SS304	SS304	SS304
		E	SS316L	SS304	SS304
		G	SS316L	SS316L	SS316L
		#	其它材質
			代號	介質
			1	液體
			2	氣體
			3	蒸汽
			4	高溫介質
				代號	補償形式
				P	不帶壓力、溫度補償
				Q	帶壓力、溫度補償輸出
				代號	連接形式
				L	螺紋連接（適用于小口徑）
				W	法蘭連接
					代號	壓力等級
					0	0.25MPa
					1	0.6 MPa
					2	1.0 MPa
					3	1.6 MPa
					4	2.5 MPa
					5	4.0 MPa
					6	6.3 MPa
