溫度變送器
產品簡介
/ product introduction
1、產品簡介
溫度變送器采用二線制傳送方式（電源與信號輸出為二根公用導線），輸出與被測溫度成線性的 4-20mA 電流信號。變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構，也可單獨安裝于儀表盤內作轉換單元。作為新一代測溫儀表，可廣泛應用于石油、化工、紡織、冶金、機電、電力、航空、食品加工、醫學工程等工業和科研領域，進行自動化溫度檢測、變送和控制。
溫度變送器采用二線制傳送方式（電源與信號輸出為二根公用導線），輸出與被測溫度成線性的 4-20mA 電流信號。變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構，也可單獨安裝于儀表盤內作轉換單元。作為新一代測溫儀表，可廣泛應用于石油、化工、紡織、冶金、機電、電力、航空、食品加工、醫學工程等工業和科研領域，進行自動化溫度檢測、變送和控制。
2、工作原理
溫度變送器電路模塊由放大單元、線性化單元、電壓/電流轉換、自校正電路、電壓調整單元和反向保護電路等組成，對以熱電偶為測溫元件的變送器還包括有冷端補償器，以熱電阻為測溫元件的還包括有 R/V 變換單元。
產品特點
/ product characteristic
●工作環境溫度寬：-25℃-85℃，-30℃-120℃；
●具有高精度冷端補償電路、全溫度范圍絕對誤差±0.5℃（S 熱電偶±0.8℃）；
●先進的非線性校正電路，輸出信號與被測溫度成線性關系；
●內帶漂移自校正系統，在整個工作溫度范圍內保證測量精度；
●附有特殊的控熱機構，有效的控制熱傳導作用；
●采用環氧樹脂封裝，耐腐蝕，抗震性好，可靠性高；
●應用面廣，既可與熱電偶、熱電阻形成一體化現場安裝機構，也可作為功能模安裝在檢測設備中；
●抗干擾電路設計、保證變送器在受到各種干擾下能夠可靠的工作，特別具有抗電磁干擾單元，適宜于現代電磁污染嚴重的環境。
技術參數
/ technical parameters
●基本誤差：±0.1%FS、±0.2%FS、±0.5%FS；
●環境溫度變化影響：0.2 級：0.02%FS/℃;0.5 級：0.05%FS/℃；
●輸出信號：4-20mA;電源、輸出二線制傳輸；
●負載電阻：0-600Ω；
●供電電源：12-36VDC，本安型溫度變送器通過安全棚的供電電源為 22-34 VDC；
●工作環境：（1）環境溫度：-25℃-85℃ （普通型溫度變送器）環境溫度：-30℃-120℃ （高溫環境溫度變送器）環境溫度：-20℃-60℃ （防爆型溫度變送器），（2）相對濕度：5-95%RH，無冷凝；
●防爆等級：本質安全型 ExiaIIC。
產品選型
/ product selection

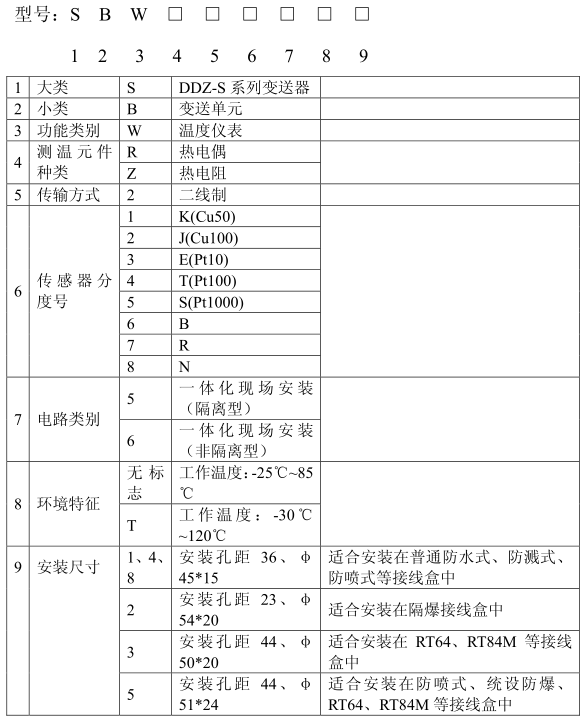

1、產品選型
2、訂貨說明
用戶在根據需求訂貨時須注明溫度變送器型號與使用測量溫度范圍。用戶在訂貨時若沒有注明精確度，則
對SBWR 熱電偶型溫度變送器提供 0.5 級產品；對 SBWZ 熱電阻溫度變送器提供 0.5 級產品。
例 1：SBWZ2461 0-200℃ 0.2 級，表示：配用傳感器為 Pt100 鉑電阻，使用環境溫度-25℃-85℃，要求變送器安裝孔距為 36mm，使用測量溫度 0-200℃，精確度 0.2 級。
例 2：SBWZ246T2 0-1300℃ 0.2 級，表示：配用傳感器為鎳鉻硅 K，使用環境溫度-25℃-120℃，要求變送器安裝孔距為 23mm，使用測量溫度 0-1300℃，精確度 0.2 級。
