HW-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。 浮球液位計適用于煉油、化工、造紙、食品和制藥等行業，也可適用污水處理及各類敞口或帶壓容器內介質液位的測量，對于地下貯槽和高層水箱的液位測量尤為理想。HW-UQZ浮球液位計是UQK系列浮球液位控制器的拓展產品。該浮球液位控制器輸出4~20mA標準電流信號與III型電動儀表配套，可實現液位的自動檢測、控制和記錄。浮球液位計由不銹鋼或防腐材料制成，且具有隔爆的防護性能。



●智能電子部件由一塊主機板和一塊液晶屏組成；

●可就地按鍵調整最程和零點；

●在采用HART協議的分散控制系統中同主機進行雙向通訊；

●帶有EEPROM，不因斷電丟失數據；
●可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改。

●測量范圍：0~3500mm；

●供電電壓：12~36V  DC；

●輸出信號：兩線制4~20mA.DC疊加數字信號，由 用戶選擇開方或線性輸出；

●負載電阻：250Ω；

●測量精度：±10mm ；

●環境溫度：-40~80℃；

●工作溫度：-20~120℃；

●公稱壓力：≤1.6MPa ；

●法蘭標準：A：JB/T82.1-94(平面法蘭)   DN100   PN1.6 球φ90；          　　

                  B：JB/T82.1-94(平面法蘭)   DN80  PN0.6 球φ76；

●介質密度：≥0.65g/cm-3；

●介質粘度：≤0.015PaS；

●接液材質：不銹鋼；

●防護等級：IP65。　

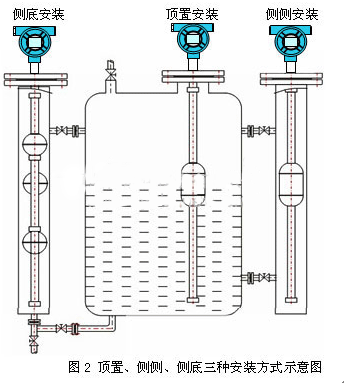

二、四種安裝方式

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)

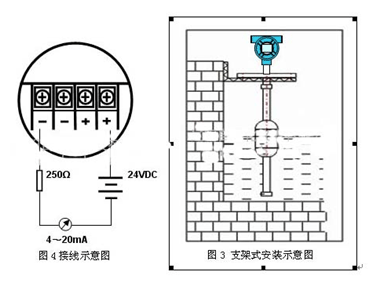

對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。





三、接線方式： (見圖4)







四、操作說明

1、按鍵操作

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零(即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
變送器數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。2、測量參數設置   測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能鍵確認并退出設置狀態恢復顯示狀態。

顯示內容	設置內容	操作方法
0.888ZEPO　CM	設置4mA點量程	按[Z]鍵選擇修改的數字或小數點	按[S]鍵調整數值或小數點位置
100.00SPRN　CM	設置20mA點量程	同上	同上
2.000DPMP　S	設置阻尼時間	同上	同上
12.008DISP　mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6FIX　C　CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
