防爆壓力變送器

發布時間：2021-01-17 19:48

產品概述

/ product introduction

防爆壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。防爆壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監...

產品特點 技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction 防爆壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后轉變成4～20mA DC信號輸出。防爆壓力變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。防爆壓力變送器外殼為特殊防爆殼體，可以帶內置電池供電和外置24VDC兩線制供電，采用壓阻式傳感器芯體，殼體為不銹鋼外殼，外殼防護等級為IP65。應用于液壓、油田，礦井，化工，電力，鍋爐，天然氣等自動化領域的流體壓力測量與控制?？蓭CD顯示，耐腐蝕，寬范圍溫度補償、良好的線性、有反極性保護、瞬間過電流、過電壓和抗干擾保護措施，擁有良好的防護等級。

產品特點

/ product characteristic

●測量范圍廣，鑄鋁防爆殼體，壓力接口形式多樣；

●輸出信號形式多樣，現場可調可顯示；

●多重防護，抗電磁干擾能力強；

●表壓、絕壓和密封參考?jí)憾喾N壓力類型；

●可配LCD數顯表、LED數顯表；

●高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高；

●體積小、重量輕、安裝、調試、使用方便；

●有反極性保護、瞬間過電流、過電壓和抗干擾保護措施；

●壓力傳感器直接感測被測液位壓力，不受介質起泡、沉積的影響；

●工業領域中非常佳的總體性能±0.15%，令回路性能非常優化；

●五年穩定性±0.15%，可大大降低校驗和維護的費用；

●更快的動態響應，可降低過程的可變性；

●引進技術可實現測量方案；

●零點可遷移，量程可調節。

技術參數

/ technical parameters

●測量范圍：-100kPa…0kPa~10kPa…100MPa

●壓力類型：表壓、絕壓、密封表壓

●過壓：1.5倍滿量程壓力/ 110MPa(取最小值)

●精度：±0.5%FS

●長期穩定性：±0.3%FS/年

●零點溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●滿度溫度誤差：≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa)

●輸出信號：RS485接口（MODBUS-RTU協議）

●額定工作溫度： -10℃~60℃

●測溫誤差：±2℃（溫度功能為選配）

●上限工作溫度： -30℃~85℃

●貯存溫度： -40℃~85℃

●供電電源： 9V～28V DC

●顯示方式： 4位0.36``數碼管

●顯示范圍： -1999 ~ 9999

●絕緣電阻： 100V，100M

●振動： 5g，10Hz~200Hz

●沖擊： 20g，11ms

●防護等級： IP65

●重量：約900g

產品選型

/ product selection

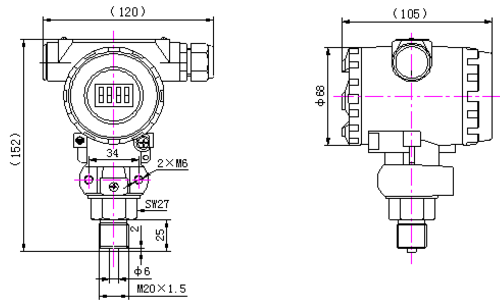

一、外形尺寸
防爆壓力變送器(圖1)

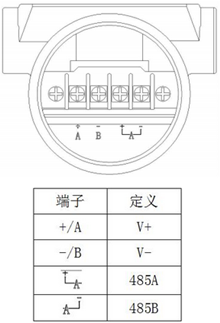

二、電氣連接
防爆壓力變送器(圖2)

三、產品選型

HW180	擴散硅壓力變送器（普通）
HW180	擴散硅壓力變送器（防爆）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	線性指示表
					M2	LED數字顯示表
					M3	LED顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定
