1、用途說明

氨用壓力表適用于測量氨的液體和氣體的壓力和真空。亦可測量對碳鋼、奧氏體不銹鋼和錫鉛類焊料等無腐蝕作用的介質的壓力和真空。為專用型儀表，與銅及銅合金接觸會產生爆炸，所以在產品刻度盤上在產品名稱下面涂上黃色橫線標記，以作警示。主要適用于在化肥過程中或制冷設備中來測量氨的液體、氣體或其混合物等的壓力。

2、結構原理

氨用壓力表由導壓系列(包括接頭、彈簧管等)、傳動機構、指示裝置和外殼組成。當被測介質作用于彈簧時，其管端產生相應的彈性變形一一位移，經傳動機構放大后，由指示裝置在度盤上把被測壓力指示出來。

●體積小、操作簡單、便于現場校驗時使用；

●多種壓力單位可選；

●軟件內容豐富，操作簡單、明了；

●測量結果得數直觀、醒目；

●采用進口高精度的傳感器，穩定性好、準確度高；

●所有元器件嚴格篩選，可靠性高；

●款式新穎，按鍵壽命長。

●標度范圍(MPa) 0～0.06；0～0.10～0.16；0～0.25；0～0.40～0.6；0～1；0～1.6；0～2.5；
0～4；0～6；0～10；0～16；0～25；0～40；0～60；-0.1～0；-0.1～0.06；-0.1～0.15；
-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；

●精確度等級：1.6級；

●表頭直徑：φ100、φ150；

●使用環境條件：-40～70℃，相對濕度不大于85%。；

●溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)；

●安裝方式：徑向安裝/軸向安裝。

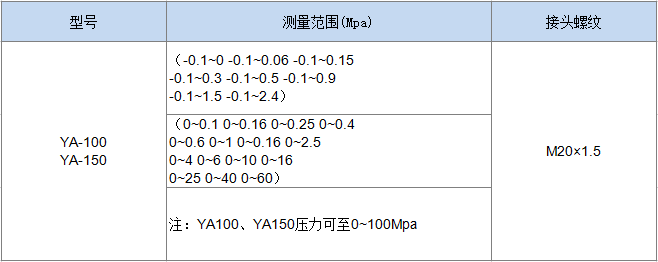

一、選型


二、安裝
1、壓力表的安裝位置應符合安裝狀態的要求，表盤一般不應水平放置，安裝位置的高低應便于工作人員觀測。

2、壓力表安裝處與測壓點的距離應盡量短，要保證完好的密封性，不能出現泄漏現象。

3、在安裝的壓力表前端應有緩沖器； 為便于檢驗，在儀表下方應裝有切斷閥；當介質較臟或有脈沖壓力時，可采用過濾器、
緩沖器和穩壓氣等。

三、檢修維護

1、經過一段時間的使用 與受壓，  壓力表機芯難免會出現一些變形和磨損，壓力表就會產生各種誤差和故障。為了保證其原有
的準確度而不使量值傳遞失真， 應及時更換，以確保指示正確、可靠。

2、壓力表要定期進行清洗。 因?yàn)閴毫Ρ韮?nèi)部不清潔，就會增加各機件磨損，從而影響其正常工作，嚴重的會使壓力表失靈、報廢。

3、在測壓部位安裝的壓力表，根據JJG52-1999 規定，它的檢定周期一般不超過半年。

4、測壓部位介質波動大，使用頻繁，準確度要求較高， 以及對安 全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
