中圓圖記錄儀

發布時間：2021-01-17 20:03

產品概述

/ product introduction

HW-XWG系列中圓圖記錄儀具有高的價格性能比。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、結構簡單、體積小、重量輕、性能可靠、刻度清晰、靈...

產品特點技術參數 產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction

HW-XWG系列中圓圖記錄儀具有高的價格性能比。產品采用高新光電集成電路技術，來控制報警系統，具有獨立報警、報警精度高、結構簡單、體積小、重量輕、性能可靠、刻度清晰、靈敏度高、記錄穩定、維修方便等特點。廣泛應用在化工、治金、鋼鐵、機械、石油、發電、水泥等工礦企業及科研單位，用于對被測對象進行自動測量顯示記錄，如果帶有不同類型的附加裝置，還能對被測對象進行各種自動調節功能。

HW-XWG系列中圓圖記錄儀配用各種變送器，在記錄儀的核心部分（平衡用滑線電阻），采用了導電塑料電位器，提高了分辨率，使用壽命比貴金屬繞線式高十倍以上，代替了傳統圓圖的多齒輪傳動結構，減少了儀表構件，從而提高了儀表的可靠性。

產品特點

/ product characteristic

●具有獨立報警、報警精度高；
●結構簡單、性能可靠；
●體積小、重量輕；
●刻度清晰、靈敏度高；
●記錄穩定、維修方便等特點。

技術參數

/ technical parameters

●指示精度：±0.5%

●記錄精度：±1%

●控制精度：±0.5%

●設定范圍：0～100％（兩組）

●行程時間：≤5S

●指示不靈敏區：±0.25%

●標尺刻度長：550mm

●記錄有效寬度：87.5mm

●記錄走紙速度：24小時/周

●輸出接點容量：交流220V1A（交流無感負載）；直流28V2A （純阻負載）

●工作環境：溫度0～50℃ 相對濕度≤90％

●電源電壓：220V±10％ 50Hz±5％

●消耗功率：≤20VA

●儀表重量：8kg

●外形尺寸：280×288×200

●開孔尺寸：260×260

產品選型

/ product selection

1、選型表

型號

類別

附加裝置

XWGHW-100

XQGHW-100

單筆連續記錄

無

XWGHW-101

XQGHW-101

單筆連續記錄

有電接點設定

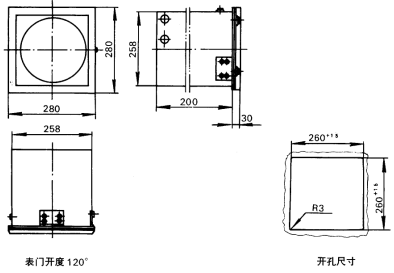

2、安裝開孔尺寸
