定量控制系統

發布時間：2021-01-17 19:08

產品概述

/ product introduction

定量控制系統具有體積小、重量輕、操作簡單，顯示讀數直觀，清晰、可靠性高等明顯優點，與靶式流量計、質量流量計、渦輪流量計、電磁流量計、渦街流量計等脈沖輸出的流量傳感...

產品特點技術參數產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction 定量控制系統具有體積小、重量輕、操作簡單，顯示讀數直觀，清晰、可靠性高等明顯優點，與靶式流量計、質量流量計、渦輪流量計、電磁流量計、渦街流量計等脈沖輸出的流量傳感器及電磁閥配套組成流量控制系統，流量表反饋給定量控制儀的脈沖或電流流量信號，當流量累計流量達到設定的數值（定量值），定量控制儀會給電磁閥門或泵一個開關信號，已達到對閥門、泵的啟動和關閉控制。實現對加料的自動和手動控制。該系統精度高，操作簡單，可現場校準。定量控制系統適用于石油、化工、醫藥、食品等行業氣體、液體的流量定量（批量）控制。

產品特點

/ product characteristic

●智能流量定量控制儀適用于各種液體介質的流量顯示、積算、定量控制功能；

●可以與多種流量傳感器配套使用進行顯示、定量控制如：電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、阿牛巴流量計、羅茨流量計、橢圓齒輪流量計、雙轉子流量計、質量流量計等各種流量計；

●流量輸入通道：可接收頻率信號和多種模擬電流信號；

●溫度輸入通道：可接收多種模擬電流信號；

●可提供變送器+24V DC，+12V DC供電電源，帶短路保護功能，簡化系統，節省投資；

●容錯功能：溫度/密度補償測量信號異常時，用對應的手動設定值進行補償運算；

●流量再發送功能，輸出流量的電流信號，更新周期1秒，滿足自動控制需要；

●儀表時鐘和定時自動抄表功能、打印功能，為計量管理提供方便；

●豐富的自檢和自診斷功能使儀表更易于使用和維護；

●三級密碼設定可防止未經授權的人員改變已設定的數據；

●儀表內部不設任何電位器、編碼開關等可調器件，從而提高儀表的耐震性、穩定性和可靠性；

●通訊功能：能通過多種通訊方式與上位計算機進行數據通訊，組成能源計量網絡系統： RS-485； RS-232。

技術參數

/ technical parameters

一、輸入信號

A 模擬量：

1、熱電偶：標準熱電偶——K、E、B、J、N、T、S；

2、電阻：標準熱電阻 ——Pt100；

3、電流：0～10mA、4～20mA——輸入阻抗≤250Ω；

B 脈沖量：

1、波形：矩形、正弦波和三角波；

2、幅度：大于4V；

3、頻率：0～10KHz（或根據用戶要求）。

二、輸出信號

A 模擬量輸出：

1、DC 0～10mA（負載電阻≤750Ω）；

2、DC 4～20mA（負載電阻≤500Ω）；

B 開關量輸出

繼電器輸出——帶回差，AC220V/3A；DC24V/6A（阻性負載）。

C 通訊輸出

接口方式——標準串行通訊接口：RS－232C，RS－485；

波特率——600，1200，2400，4800，9600Kbps，儀表內部設定。

D 饋電輸出

DC24V，負載≤100mA；

DC12V，負載≤200mA。

三、產品特性、

1、測量精度：±0.2%FS±1字或±0.5%FS±1字；

2、頻率轉換精度：±1脈沖（LMS）一般優于0.2%；

3、測量范圍：-999999～999999字（瞬時值，補償值）；

0～99999999.9999字（累積值）；

4、分辨率：±1字。

產品選型

/ product selection

一、訂貨須知

1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選型；

2、說明控制的要求：如每次定量值的大小、每天控制的次數、是否每次控制的值都一樣以及其他要求；

3、選擇斷流設備：如已有斷流設備請告之其工作電源和功率，我們作量身訂制;如需要我們提供斷流設備也可以。在此我們建議斷流設備請選擇電磁閥
或電動閥（在需要延時啟動或關閉時）為佳，不要控制泵，同時在管道布置時，以液位差產生流動的動力源為好，這樣在控制時為最安全、測量精度也精確各地定量控制。

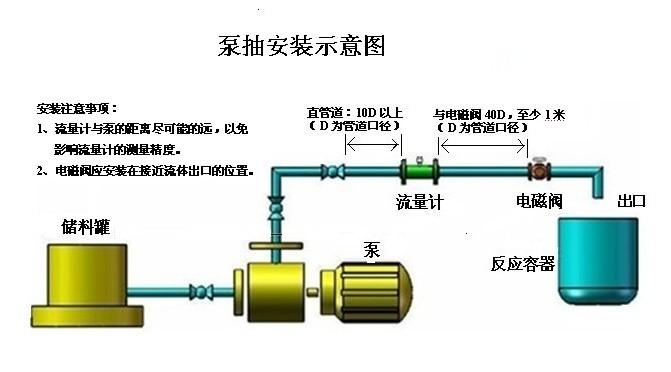

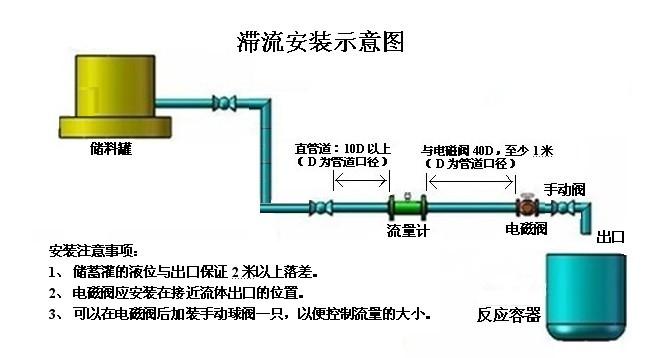

二、安裝示意圖
