產品簡介

/  product introduction LWQ型氣體渦輪流量計可直接測量氣體的工況體積流量和總量，可通過配置體積修正儀，測量氣體的溫度、壓力、標況體積流量和總量，是城市燃氣貿易計量及工業氣體計量和檢測的高性能儀表。氣體渦輪流量計是綜合了氣體力學、流體力學、電磁學等理論，集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體計量儀表，氣體渦輪流量計具有的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，氣體渦輪流量計廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
LWQ氣體渦輪流量計采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。氣體渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。 1、基本參數

執行標準	封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑（mm)及連接方式	20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接   25、40、50可采用螺紋連接
精度等級	±1.5%R（±1%R需特制）*
量程比	1:10 ；1:20 ；1:30
儀表材質	表體：304不銹鋼或鑄鋁   葉輪：防腐ABS或鋁合金   轉換器：鑄鋁
使用條件	介質溫度：-20℃～+80℃   環境溫度：-30℃～+60℃   相對濕度：5%～90%  大氣壓力：86Kpa～106Kpa
工作電源	A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等   B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。   當電壓低于2.0時出現欠壓指示
整機耗能	外電源：< 1W  內電源:平均功耗≤ 1W,可連續使用三年以上。
信號輸出功能	脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能	RS485通訊
實時記錄功能⑤	起停記錄、日記錄、定時間間隔記錄
信號接線口	內螺紋M20×1.5或其他
防爆等級	ExdⅡBT6或ExiaⅡCT4
防護等級	IP65

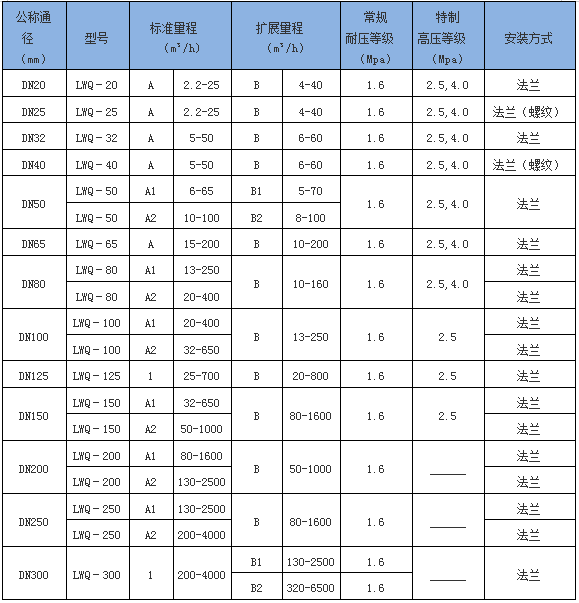

2、測量范圍及工作壓力

1、選型表

型 號					說 明
HW-LWQ-	□	-□	/□	/□
類型	D				氣體渦輪流量計
儀表口徑		25A/B/C			25mm
		40A/B			40 mm
		50A/B			50 mm
		80			80 mm
		100			100 mm
		150			150 mm
		200			200 mm
		250			250 mm
		300			300 mm
傳感器材質			N		基本材質，鋁合金。（最高耐壓：1.0MPa）
			S		不銹鋼材質。（高壓防腐型）
特殊結構				A	氧氣專用結構（脫油脫脂處理）
				B	壓縮空氣專用結構（高流速設計）

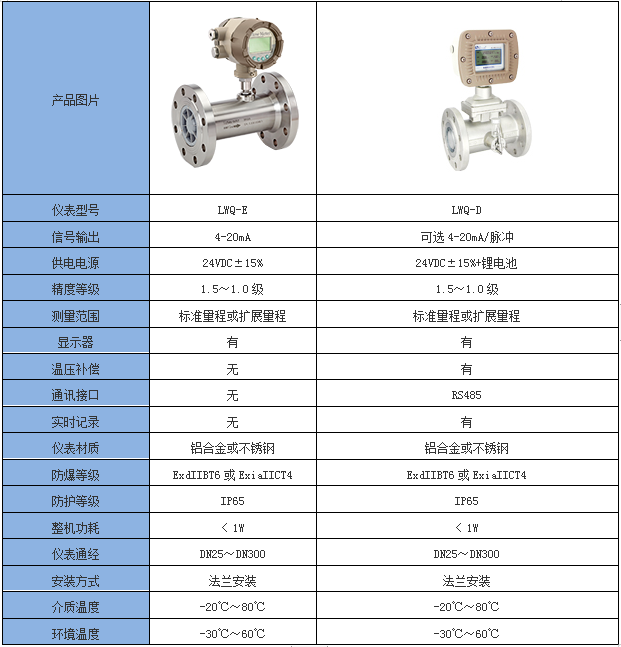

2、產品分類
