氣體羅茨流量計

發布時間：2021-01-17 18:50

產品概述

/ product introduction

HW-LLQ氣體羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。氣...

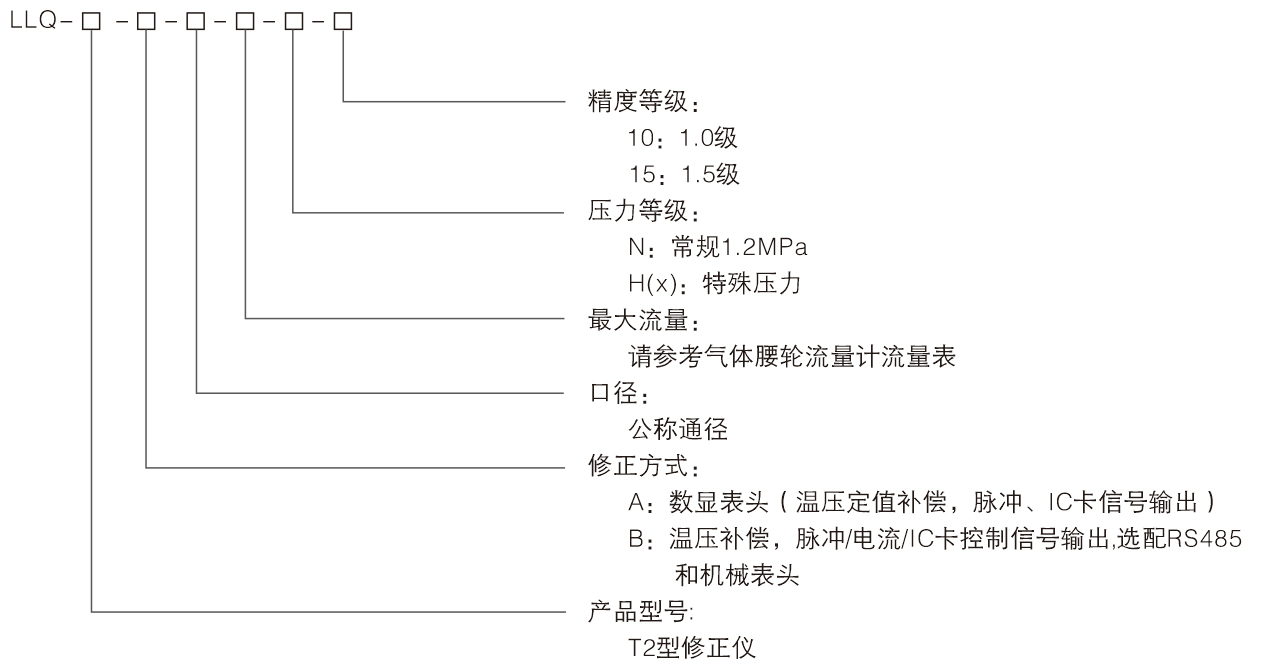

產品特點技術參數產品選型

訂購熱線：0517-86989966

產品簡介

/ product introduction HW-LLQ氣體羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于計量流經封閉管道的氣體總量。氣體羅茨量計基型由流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示準狀態下的體積總量。
HW-LLQ氣體羅茨流量計又稱腰輪流量計，主要用于對管道中氣體或液體流量進行連續或間歇測量的高精度計量儀表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點腰輪流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。腰輪流量計由計量室、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在腰輪流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪（其實是模數為2的齒輪），在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪，它們相互嚙合使兩個腰輪可以相互聯動、羅茨流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。

產品特點

/ product characteristic

●精確度高，重復性好；
●內部轉子經加工和平衡測試，無接觸旋轉，良好的油潤滑，確保量計精度變，工作壽命長；

●流量計前后不需要直管段，可以安裝在環境狹窄的場合；

●始動流量小，量程比寬，適合于計量符合變動大的氣體流量；

●計量精確度受壓力和流量變化的影響，性能穩定，壽命長；

●通用性好，所有腰輪流量傳感器均可使用通用的附件；

●配置 RS-485 通訊接口和 IC 卡專用信號集中器配套，并可通過 GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理；

●電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高；

●采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越；

●采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能；

●采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節 2#3.6VDC鋰電池供電，可連續工作五年以上；

●就顯示量值，并帶多種信號輸出功能；

●采用高對比度的液晶顯示器，可顯示標準累積流量、準體積量、工況體積量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符；

●具有實時數據存儲功能。

技術參數

/ technical parameters

1、基本參數

執行標準	氣體腰輪流量計JB/T 7385-1994
檢定規程	氣體容積式流量計JJG633-2005
公稱通徑	32mm-250mm
精度等級	±1.5%R、±1.0%R（須定制）
耐壓等級	1.0MPa
工作電源	DC3.6V 鋰電池（1組）
整機功耗	平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW
數據存儲功能	起停記錄、日記錄、定時間間隔記錄等
使用條件	介質溫度	-20℃~ 80℃	相對濕度	5%~90%
	環境溫度	-30℃~ 60℃	大氣壓力	86Kpa~106Kpa
儀表材質	表體	鋁合金或鑄鐵	轉換器	鑄鋁
	腰輪	鋁合金	軸承	硬質合金
防護等級	IP65
防爆等級	ExiaⅡCT4（本安型）
	符合GB 3836.1-2000《爆炸性氣體環境用電器設備第1部分通用要求》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備第四部分本質安全型“i” 》標準。

2、流量范圍

公稱通徑 mm	流量范圍 m3/h	始動流量 m3/h	最大壓損 Pa	公稱壓力 Mpa	耐溫 ℃	連接方式
32	0.8-16	0.05	120	1.0	-20～80	法蘭連接
32	1-20	0.05	120	1.0	-20～80	法蘭連接
40	1.5-30	0.07	130	1.0	-20～80	法蘭連接
40	1.5-40	0.07	180	1.0	-20～80	法蘭連接
50	1-60	0.07	180	1.0	-20～80	法蘭連接
50	1.2-85	0.07	210	1.0	-20～80	法蘭連接
80	1.4-100	0.07	220	1.0	-20～80	法蘭連接
	1.2-140	0.08	220	1.0	-20～80	法蘭連接
	2.9-200	0.15	220	1.0	-20～80	法蘭連接
100	3.1-250	0.11	240	1.0	-20～80	法蘭連接
	2.7-300	0.11	280	1.0	-20～80	法蘭連接
	4.1-450	0.11	300	1.0	-20～80	法蘭連接
	4.5-500	0.11	540	1.0	-20～80	法蘭連接
150	8.1-650	0.65	580	1.0	-20～80	法蘭連接
	10-800	0.76	590	1.0	-20～80	法蘭連接
	12.5-1000	0.76	600	1.0	-20～80	法蘭連接
	13.3-1200	0.76	700	1.0	-20～80	法蘭連接
200	31-1600	1.15	650	1.0	-20～80	法蘭連接
250	75-3000	8.00	450	1.0	-20～80	法蘭連接
