1、產品簡介

磁性翻板液位計適用于各種開口或密閉容器內的液位測量，特別對高壓、高溫、高粘度、強腐蝕性介質更顯其優越性。由于被測介質與指示器隔離，所以它比傳統的板式、管式液位計具有更高的可靠性、安全性和實用性。同時，當與其它儀表配套時，可實現液位的上、下限報警和遠距離的自動控制。所以磁性翻板液位計廣泛用于電力、石油、化工、環保、船舶、建筑、食品等各行業過程中的液位測量與控制。

2、工作原理

磁性翻板液位計根據浮力原理和磁性耦合作用而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180℃，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。



●適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量；

●若電源中斷，現場磁性開關亦不受影響，準確性高；

●結構簡單，安裝方便，維護費用低；

●密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高；

●現場指示、信號遠傳（4~20mA或HART）、一機多能；

●每10公分加一不同顏色的色片，使液位容易辨識；

●加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整；

●可靠耐用，可加裝多種選購配件使控制更加容易；

●配套的磁開關和干簧管遠傳變送器通過隔爆和本安的雙重防爆認證；

●采用304無縫不銹鋼管，經濟實用；

●帶精美的磁鋼校正器，現場隨意校調技術參數。

●量程范圍（mm）：300~18000mm；

●介質密度（g/cm3）：0.5～2；

●介質粘度： ≤0.02Pa.S；

●工作溫度℃：-40～350；

●工作壓力：≤2.5MPa（普通型），≤10.0MPa（高壓型），≤32.0MPa（chao高壓型），≤2.5MPa（防腐型）；

●測量精度（mm）：≤±10；

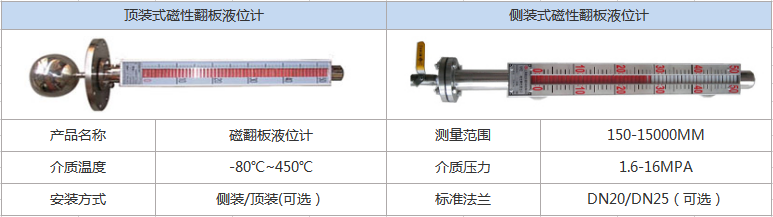

●安裝方式：側裝式、頂裝式、底裝式；

●防護等級：IP65；

●防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）；

●傳輸方式：4～20mA 或 開關量；

●接口法蘭：根據化工部、機械部及美制標準，可以結合用戶的需要特殊定制。

一、產品選型表

HW-UHZ	磁性翻板液位計
代 號	顯示方式
	就地顯示
	就地顯示+4～20mA遠傳
	代號	安裝方式
	C	側裝式
	D	頂裝式
		代號	類型
		無	基型
		W	保溫型
		J	防腐型
		S	防霜型
		Z	保溫防腐型
		Y	頂裝防腐型
			代號	報警控制
			0	無報警
			1	帶上限報警
			2	帶下限報警
			3	帶上下限報警
				代號	浮子材質		代號	本體材質
				P	不銹鋼		P	不銹鋼
				L	防銹鋁		L	防銹鋁
				T	鈦		T	鈦
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	內襯四氟
							PP	內襯丙烯
							PE	內襯乙烯
					代 號	待標明的數據
					B1	標注法蘭標準、通徑、壓力等級
					B2	標注實際操作溫度
					B3	標注實際操作壓力
					B4	標注測量介質的密度
					B5	標注訂貨長度，或提供法蘭間距

備注：選型應根據現場實際工況來確定，不同的工況選型是不一樣的，選型示例：型號UHZ-C、側裝式、介質酒精、材質304、

不帶顯示、帶遠傳、量程0~1500mm、溫度180℃、法蘭DN25、（如果是化工企業“”做成防爆型）

二、安裝使用和維護

1、首先查看液位計標牌數據與訂貨要求是否相符，距離液位計周圍200mm范圍內不得有勵磁鐵件及其它磁性物質，否則會影響液位計正常工作。

2、液位計與容器之間應裝有截止閥，以便檢修及清洗時切斷物料。本體安裝垂直，最大偏角≤3°。測量范圍＞4m時在安裝使用過程中應增加中間支撐點。

3、液位計進入運行前，應先打開上法蘭氣相閥，然后緩慢打開下法蘭液相閥，使介質緩慢的流入筒體讓翻柱（板）逐一跟蹤指示，并用調節螺釘調整好零液位。

4、液位計護導管和主體導管保持垂直

5、安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示紅色，零以下顯示白色。
